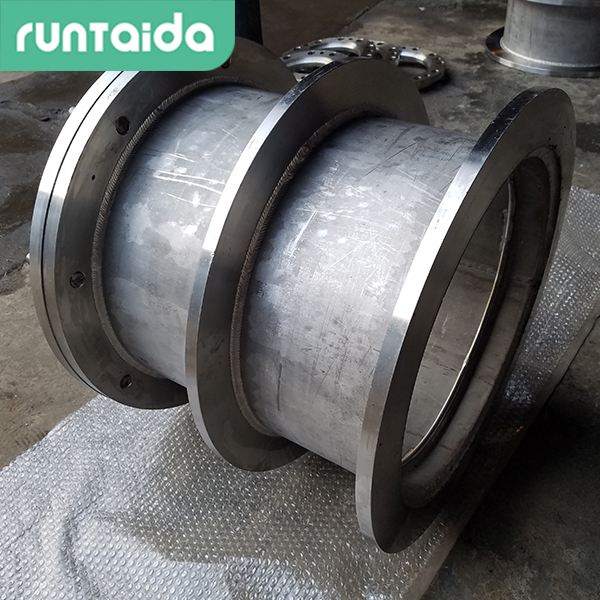

不銹鋼防水套管圖片
- 品牌：???潤泰達
- 型號：???
產品簡介：
S312型剛性防水套管適用于管道穿墻處不受管道振動和伸縮的構（建）筑物，適用于管道穿墻處空間有限或管道安裝先于構（建）筑物或管道的更新改造。安裝完畢后不允許變形。
剛性防水套管說明：
1、剛性防水套管，適用于鑄鐵管，也適用于非金屬管，但應根據采用管材的管壁厚度修正有關尺寸。
2、翼環及鋼套管加工完成后，在其外壁均刷底漆一遍（底漆包括樟丹或冷底子油）。
3、套管尺寸表內所列之材料重量為鋼套管（套管長度L值按200mm計算）及翼環之重量。鋼套管及翼環用A3材料制作，T42焊條焊接。
4、套管穿墻處之墻壁，如遇非混凝土墻壁時應改用混凝土墻壁，其澆注混凝土范圍，Ⅱ型套管應比翼環直徑（D4）大200mm，而且必須將套管一次澆固于墻內。套管內的填料應緊密搗實。
5、防水套管處的混凝土墻厚，應不小于200mm，否則應使墻壁一邊或兩邊加厚，加厚部分的直徑，最小應比翼環直徑（D4）大200mm。
6、剛性防水套管多用油麻、石棉水泥填充，填充后緊密搗實。
剛性防水套管安裝：
1、在加工制作套管前認真熟悉圖紙并分析如何制作安裝預埋套管。
2、給排水套管在制作時應注意，安裝后應管口與墻、梁、柱完成面相平。
3、鋼套管須與止水翼環周邊滿焊。
4、管道坡度應均勻，不得有倒坡，屋面出口處管道坡度應適當增大。
5、檢查所有管件有無裂縫、有無砂眼、管壁是否厚薄均勻。
6、管道在使用前應觀察外觀、灌水和外壁沖水逐根檢查有無裂縫、有無砂眼。
7、檢查所有承插口是否到位、牢固、密實。
8、管道安裝應按施工驗收規范設置支吊架。
9、根據建筑平面圖，結構管面圖以及建筑立面圖，來確定套管的長度。再根據給排水平面圖和大樣圖，并參照標準圖集來制作。
10、在制作防水套管時，翼環和套管厚度應符合規范要求，防水套管的翼環兩邊應雙面滿焊，且焊縫飽滿，平整，光滑，無夾渣，無氣泡，無裂紋等現象。焊好后，把焊渣清理干凈，再刷兩遍以上的防銹漆。在安裝時，套管兩端應用鋼筋三方以上夾緊固定牢固，并不得歪斜。
|
名 稱 |
柔性防水套管 |
剛性防水套管 |
|||
|
型 號 |
全長
|
S312 |
02S404 |
S312 |
|
|
公稱通徑 |
翼環直徑 |
翼環直徑 |
翼環直徑 |
長度(=墻厚) |
|
|
50 |
380 |
177 |
200 |
225 |
200 |
|
65 |
380 |
190 |
220 |
230 |
200 |
|
80 |
384 |
217 |
235 |
251 |
200 |
|
100 |
384 |
236 |
255 |
280 |
200 |
|
125 |
386 |
257 |
290 |
301 |
200 |
|
150 |
386 |
280 |
315 |
324 |
200 |
|
200 |
386 |
350 |
375 |
394 |
200 |
|
250 |
388 |
402 |
435 |
446 |
200 |
|
300 |
388 |
462 |
495 |
498 |
200 |
|
350 |
392 |
511 |
545 |
567 |
200 |
|
400 |
392 |
565 |
600 |
621 |
200 |
|
450 |
394 |
615 |
650 |
671 |
200 |
|
500 |
394 |
673 |
705 |
720 |
200 |
|
600 |
407 |
787 |
820 |
822 |
200 |
|
700 |
409 |
877 |
910 |
911 |
200 |
|
800 |
411 |
987 |
1020 |
1011 |
200 |
|
900 |
413 |
1087 |
1120 |
1113 |
200 |
|
1000 |
415 |
1187 |
1220 |
1213 |
200 |
|
1200 |
416 |
1390 |
1423 |
1413 |
200 |
|
1400 |
417 |
1590 |
1623 |
1613 |
200 |
